MAX6675 K – Thermocouple Module Temperature Sensor Maximum Temperature 1024 Degrees G22

$5.6

In stock

SKU: SEN25351 Category:

Description

Ce capteur de température et ce module utilisent le convertisseur numérique-thermocouple K Maxim MAX6675 pour fournir une interface série numérique compatible avec le microcontrôleur (compatible SPI) afin de fournir une mesure précise de la température compensée du capteur de thermocouple de type K fourni. Il a une résolution de 12 bits fournissant des relevés de température de 0 °C à 1024 °C (température maximale).

Ce capteur de température et ce module utilisent le convertisseur numérique-thermocouple K Maxim MAX6675 pour fournir une interface série numérique compatible avec un microcontrôleur (compatible SPI) afin de fournir une mesure précise de la compensation de température du capteur de thermocouple de type K fourni. Il a une résolution de 12 bits fournissant des relevés de température de 0 °C à 1024 °C (la température maximale du capteur fourni est de 450 °C) avec une résolution de 0,25 °C. Les bornes à vis permettent la connexion aux connecteurs à cosse des thermocouples et un connecteur standard à 5 broches de 0,1″ fournit une interface à un microcontrôleur tel qu’une carte de développement Arduino.

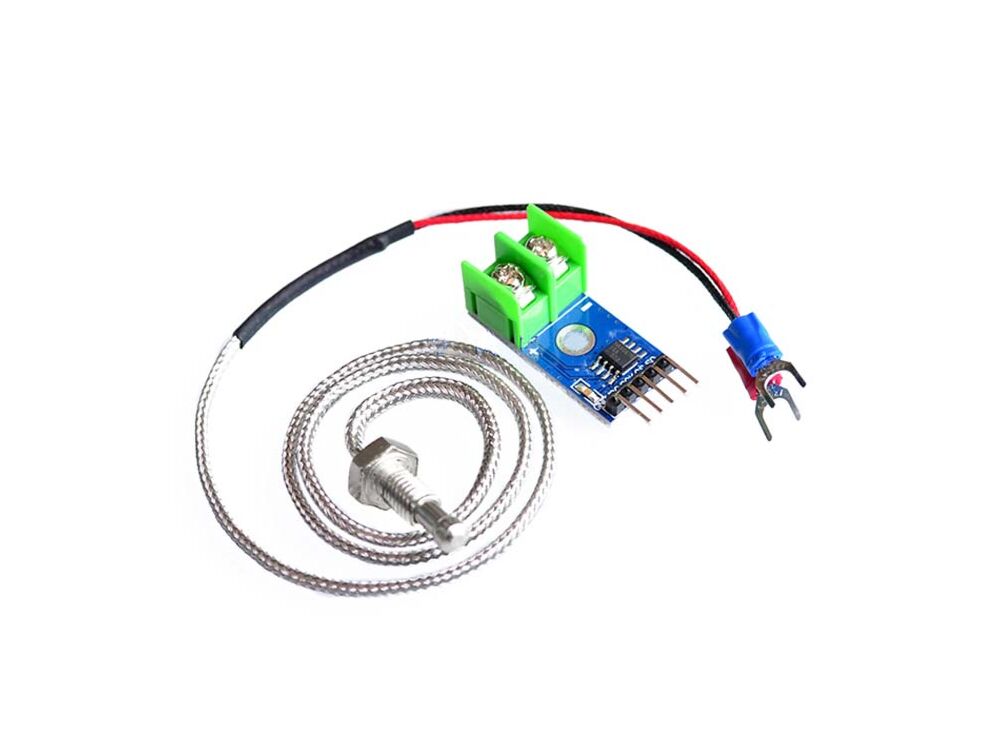

Le capteur thermocouple fourni a un diamètre de 4,5 mm avec un boulon de montage fileté de 6 mm. La longueur totale du capteur, y compris le câble et les connecteurs à cosses, est d’environ 50 cm.

Caractéristiques:

Plage de température du thermocouple : 0 à 450 °C
Plage de température du capteur du module (°C) : 0 à 1 024
Résolution de température (°C) : 0,25
Tension d’alimentation du module : 3 à 5,5 V
Courant du module : 50 mA
Interface du module : série (SO, SCK, CS) compatible SPI 16 bits.
Précision du thermocouple (0-700 °C) : 8 LSB
Détection de déconnexion du thermocouple.

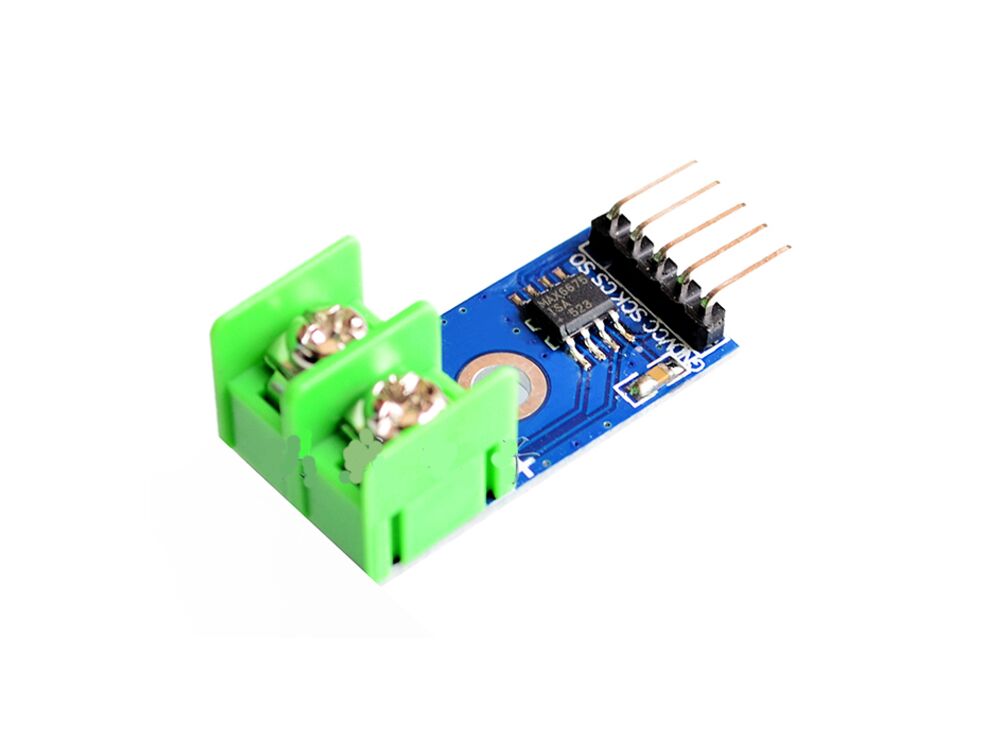

Brochage du module thermocouple MAX6675

Ce capteur possède 7 broches :

  • VCC : Module d’alimentation 3 à 5,5 V
  • GND : Terre
  • SCK :  broche d’horloge
  • CS : Sélection de puce
  • SO : Sortie série
  • TH- :  Entrée côté négatif
  • TH+ :  Entrée côté positif

Interface du module thermocouple MAX6675 avec Arduino

Pour intégrer le module thermocouple MAX6675 à Arduino, suivez ces étapes simples :



Étape 1 : Circuit

Créez le circuit en connectant l’Arduino au module thermocouple MAX6675. Assurez-vous que les fils sont correctement connectés conformément au brochage fourni.

Étape 2 : Installation de la bibliothèque

Accédez au gestionnaire de bibliothèques d’Arduino, recherchez la bibliothèque MAX6675 et installez-la. Cette bibliothèque est essentielle pour utiliser efficacement les fonctionnalités du module.

Étape 3 : Coder

Téléchargez le code suivant sur votre Arduino :

#include "max6675.h" // max6675.h file is part of the library that you should download from Robojax.com

int soPin = 4;// SO=Serial Out
int csPin = 5;// CS = chip select CS pin
int sckPin = 6;// SCK = Serial Clock pin
MAX6675 Module(sckPin, csPin, soPin);// create instance object of MAX6675

void setup() {


  Serial.begin(9600);// initialize serial monitor with 9600 baud
  Serial.println("MAX6675");

}

void loop() {
  // basic readout test, just print the current temp
   Serial.print("C = ");
   Serial.println(Module.readCelsius());
   delay(1000);
}

Tout d’abord, la bibliothèque MAX6675 est incluse. Ensuite, 3 broches de sortie sont définies et connectées aux broches 4, 5 et 6 de l’Arduino. Enfin, la température est affichée en  degrés Celsius .

Comme vous pouvez le voir sur l’image ci-dessous, le thermocouple est d’abord dans l’espace ouvert et affiche la température ambiante. Plongez-le immédiatement dans de l’eau chaude. La sortie Serial Monitor mesure la température de l’eau à environ 70°C.
